Подробная информация о продукте:
Оплата и доставка Условия:
|
Гарантия: | 1 Год | Напряжение тока поплавка: | 27.6V |
---|---|---|---|
Течение Rated работая: | 30A | Поручая режим: | Режим MPPT |
Напряжение тока деятельности Rated: | 24 | Пересоединение низшего напряжения (LVR): | 21.4V |
Высокий свет: | Регулятор обязанности MPPT солнечный,максимальная силовая точка отслеживая регулятор обязанности |

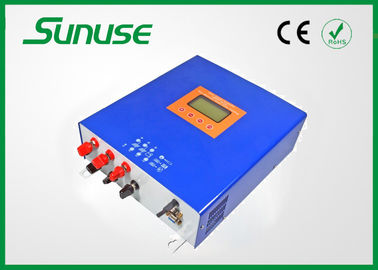

регулятор 60 переключатель 12v/24v amp обязанности солнечной батареи mppt 48 вольтов автоматический для домашней пользы
Быстрая деталь:
регулятор обязанности солнечной батареи mppt 60 amp для солнечной электрической системы
функция толковейшей, максимальной силовой точки отслеживая
Спецификация:
МОДЕЛЬ |
eMPPT6024Z |
|
Входной сигнал |
Ряд ввода напряжения панелей солнечных батарей |
≤70V |
Максимальная силовая точка отслеживая ряд |
12V~70V (12V) 24V~70V (24V) |
|
Трасса входного сигнала |
1 канал |
|
Выход |
Номинальное напряжение тока системы |
автомобиль 12V/24V |
Максимальное поручая течение |
60A |
|
Потребление собственной личности |
≤40mA |
|
Поручая этапы |
Большое часть, абсорбциа, поплавок |
|
Зарядное напряжение поплавка |
13.8V (12.8V~14.2V) ×1/×2/×4 |
|
Зарядное напряжение абсорбциы |
14.4V (13.6V~15.2V) ×1/×2/×4 |
|
Температура Компенсация |
-4mV/Cell/°C |
|
Другие |
Максимальная эффективность |
97% |
HMI |
LCD и кнопка |
|
Охлаждая режим |
Температур-проконтролированный Активный охлаждать |
|
Соединяясь путь |
M6Terminals |
|
Температурная амплитуда температуры окружающей среды |
-10°C~+50°C |
|
Влажность |
0|90%, отсутствие конденсации |
|
Размеры |
450mm*335mm*160mm |
|
Вес продукта |
5.6Kg |
|
Температура хранения |
-30°C~+80°C |
|
Опционная функция |
Дистанционный контроль (Порт RS485 или RS232, DB9) |
Введение технологии MPPT:
1, регулятор заряжателя MPPT солнечный система с предварительной технологией MPPT (максимальной силовой точки отслеживая). Термина «регулятор обязанности» ссылается или к отдельно стоящий прибору или сетям управления интегрированным внутри блок батарей, батаре-приведенный в действие солнечный прибор или recharger батареи.
2, MPPT значат максимальный отслеживать силовой точки. Она делает панели солнечных батарей работать на максимальный этап (пункт b ext) путем использование технологии преобразования силы. eMPPT новый регулятор обязанности исследованный и начатый нашей компанией, и оно использует MCU для того чтобы отслеживать максимальную силовую точку панелей солнечных батарей толковейше для того чтобы произвести больше силы от панелей солнечных батарей.
Управление способа наддува:
Начиная зарядное напряжение батареи друг, eMPPT будет использовать различные поручая стратегии для того чтобы уточнить способ наддува. Когда начинать зарядное напряжение батареи более низок чем 12.6V (для батареи 12V), батарея пойдет через 3 этапа как большое часть, абсорбциа и плавая поручать. Когда начинать зарядное напряжение батареи более высоок чем 12.6V (для батареи 12V), батарея пойдет через 2 этапа как большое часть и плывет поручать.
О поручать MPPT: Навальный поручать, абсорбциа поручая, поручать поплавка
Конфигурация панелей солнечных батарей:
регулятор серии eMPPT можно соединиться с mono панелями солнечных батарей и также панелями солнечных батарей тонкого фильма. Делая систему, убеждайтесь что напряжение тока открытой цепи блока панелей солнечных батарей нет более высоко чем максимальное напряжение тока позволенное регулятором. Диаграмма одно ввести модели mono панелей солнечных батарей и панелей тонкого фильма и их параметров. Диаграмма 2 разрешение конфигурации для системы 12V, 24V и 48V для панелей солнечных батарей.
Модель |
Категория |
Pmax |
Voc |
Isc |
Vpmax |
Ipmax |
STP140D-12/TEA |
Monocrystalline |
140W |
22.4V |
8.33A |
17.6V |
7.95A |
MS140GG-02 |
Тонкопленочный модуль |
140W |
29.0V |
7.12A |
23.0V |
6.52A |
STP190S-24/Ad+ |
Monocrystalline |
190W |
45.2V |
5.65A |
36.6V |
5.2A |
NS-F130G5 |
Тонкопленочный модуль |
130W |
60.4V |
3.41A |
46.1V |
2.82A |
Вышеуказанные параметры для условия интенсивности света 25°C, AM1.5spectrum, и 1000W/m2. |
Модель |
Для системы 12V |
Для системы 24V |
Для системы 48V |
STP140D-12/TEA |
N в параллели |
2 последовательно, N в параллели |
4 последовательно, N в параллели |
MS140GG-02 |
N в параллели |
2 последовательно, N в параллели |
4 последовательно, N в параллели |
STP190S-24/Ad+ |
N в параллели |
N в параллели |
2 последовательно, N в параллели |
NS-F130G5 |
N в параллели |
N в параллели |
2 последовательно, N в параллели |
«N» значит номер количества необходим течением |
Функция:
1. Технология максимальной силовой точки отслеживая
Регулятор использует цепь преобразования самеца оленя и технологию MCU для того чтобы отслеживать максимальную силовую точку для того чтобы снабдить силу максимального выпуска продукции панелей солнечных батарей в различных интенсивности и температуре освещения. Алгоритм MPPT увеличивает эффективность вашей системы PV и уменьшает количество панелей солнечных батарей.
2. Многошаговое управление обязанности
Начиная зарядное напряжение батареи друг, регулятор будет использовать различные поручая стратегии для того чтобы уточнить способ наддува. Когда начинать зарядное напряжение батареи более низок чем 12.4V (для батареи 12V), батарея пойдет через 3 этапа как поручать большого части, абсорбциы и поплавка. Когда начинать зарядное напряжение батареи более высоок чем 12.4V (для батареи 12V), батарея пойдет через 2 этапа как большое часть и плывет поручать.
3. Зарядное напряжение регулируемое
4. Компенсация влияния температуры для зарядного напряжения
5. Вентилятор температуры контролируя
6. В ноче, котор нужно спать
7. Обращенное батареей предохранение от соединения
8. Панели солнечных батарей обратили предохранение от соединения
9. Предохранение для discharging обращенный батареей
10. Внутреннее перегревая предохранение
11. Над предохранением от напряжения тока для входного сигнала панелей солнечных батарей
12. Сила ограничиваясь для входного сигнала панелей солнечных батарей
Регулятор обязанности MPPT солнечный также регулирует тариф на котором электрический ток добавлен к или нарисован от батарей. Он предотвращает начислить, сверх и переменное напряжение тока которое если не проконтролированный может уменьшить представление батареи или жизненный период и может представить риск безопасности. Он также предотвращает полный дренаж («глубокую разрядку ") батареи и облегчает контролируемую разрядку таким образом поддерживая долговечность батареи. Оборудованный с микро- регулятором регулятора и заряжателя технологии MPPT (DSP) обработки сигнала цифров солнечным полно защищает против переходного процесса над напряжением тока и обратите настоящую подачу, и смогите поручить любой тип батареи.
