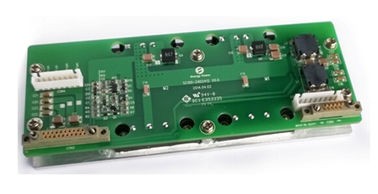

Выход 24V12V SC100-24D2412 электропитаний 100W AC-DC
Главные особенности
Ряд входного сигнала: 18~36Vdc
Двойные выходы: 24V/2.5A, 12V/3.33A
Высокая эффективность: 90%
Линия регулировка: ≤±1%
Регулировка нагрузки: ≤±1%
Низкое ripple&noise: ≤±1%
Включите (включено-выключено) управление
Напряжение тока изоляции: 1500Vdc
Предохранение от короткого замыкания режима икоты
Выход над настоящим предохранением
Естественный охладьте
Обзор продукта
Эта польза конвертера DC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью. Алюминиевая структура опорного плитя обеспечивает внесметное термальное представление.
Электрические характеристики
Входные характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Ряд ввода напряжения
|
18
|
24
|
36
|
Vdc
|
|
|
Максимальное течение входного сигнала
|
|
|
6,5
|
A
|
Минимальный ввод напряжения, максимальная допускаемая нагрузка
|
|
Эффективность
|
|
90
|
|
%
|
Расклассифицированный ввод напряжения, номинальная нагрузка
|
Характеристики выхода
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Ряд напряжения тока выхода
|
24V
|
23,52
|
24
|
24,48
|
Vdc
|
|
|
12V
|
11,76
|
12
|
12,24
|
Vdc
|
|
|
Ряд течения выхода
|
24V
|
0
|
|
2,5
|
A
|
|
|
12V
|
0
|
|
3,33
|
A
|
|
|
Линия регулировка
|
|
|
±1
|
%
|
|
|
Регулировка нагрузки
|
|
|
±1
|
%
|
|
|
Пульсация & шум
|
24V
|
|
|
240
|
mV
|
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz
|
|
12V
|
|
|
120
|
mV
|
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz
|
|
Динамическая характеристика
|
Отступление
|
|
|
±4
|
%
|
25% до 50% до 25% Iout максимальное, 50% до 75% до 50% Iout максимальное, 1A/us
|
|
Устанавливая время
|
|
|
300
|
мы
|
К nom не познее 1% Vout.
|
|
Overshoot напряжения тока выхода
|
|
|
5
|
%
|
|
|
Емкость выхода
|
24V
|
|
|
1800
|
μF
|
|
|
12V
|
|
|
3000
|
μF
|
|
|
Включите управление
|
|
|
|
|
Внешний переключатель
|
| |
|
|
|
|
|
|
|
Примечание: Внешний переключатель контролирует функцию позволять. Отжимайте переключатель раз под вводом напряжения на условии, силе воли модуля дальше. Отжимайте переключатель снова, сила воли модуля.
Характеристики предохранения
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Выход над предохранением от нагрузки
|
24V
|
2,75
|
|
4,5
|
A
|
Икота
|
|
12V
|
3,5
|
|
6,5
|
A
|
|
Предохранение от короткого замыкания
|
|
|
10
|
mΩ
|
Икота
|
Относящие к окружающей среде характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Рабочая температура
|
-20
|
|
+60
|
℃
|
|
|
Температура хранения
|
-40
|
|
+85
|
℃
|
|
|
Относительная влажность
|
20
|
|
90
|
%
|
|
|
Влажность хранения
|
10
|
|
95
|
%
|
|
|
Высота
|
|
|
3000
|
m
|
|
Характеристики безопасности
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Напряжение тока изоляции
|
Входной сигнал к выходу
|
1500
|
|
|
Vdc
|
1mA/1min, отсутствие образовывать дугу и нервное расстройство
|
|
Входной сигнал к земле
|
1500
|
|
|
ВПТ
|
|
Выход к земле
|
500
|
|
|
Vdc
|
1mA/1min, отсутствие образовывать дугу и нервное расстройство
|
|
Сопротивление изоляции
|
Входной сигнал к выходу
|
100
|
|
|
MΩ
|
500Vdc/1min, нормальное атмосферное давление, влажность 90%
|
Соответствие стандартов
|
Стандарты
|
Примечания
|
|
MIL-STD-704
|
|
|
MIL-STD-1399
|
|
|
MIL-STD-810
|
|
|
EN60950
|
|
|
GB4943
|
|
|
IEC 61000-4-2
|
|
Физическая информация
Механически план
Length×width×heigth: 160×60×26 (mm), 6.3×2.36×1.02 (внутри),
Обозначения Pin
|
Соединитесь/спецификации
|
Pin нет.
|
Имя
|
|
CON1/CY59T10BJ
|
1,6
|
Vin+
|
|
2,3,4,7,8,9
|
NU
|
|
5,10
|
VIN-
|
|
CON2/CY59Z20BJ
|
1
|
24V2 (Vout-)
|
|
11
|
24V2 (Vout+)
|
|
2
|
ON/OFF1
|
|
12
|
ON/OFF2
|
|
3,4,5,8,13,14,15,18
|
NU
|
|
6,16
|
24V1 (Vout-)
|
|
7,17
|
24V1 (Vout+)
|
|
9,19
|
12V (Vout-)
|
|
10,20
|
12V (Vout+)
|
Примечания по применению: Разнообразие примечания по применению и технические белые бумаги можно загрузить в формате PDF от нашего вебсайта.
