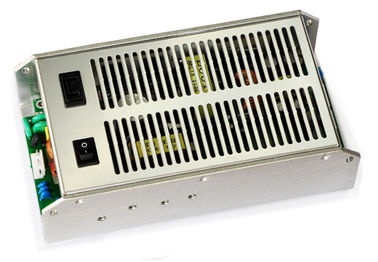

Электропитания 330W AC-DC вывели наружу 27V/10A, 9V/6A SC330-270D279
Главные особенности
Ряд входного сигнала: 165~280Vac
Двойные выходы: 27V/10A, 9V/6A
Высокая эффективность: 83%
Линия регулировка: ≤±1%
Регулировка нагрузки: ≤±3%
Низкое ripple&noise: ≤80mV
Напряжение тока изоляции: 3000Vac
Отсутствие минимального требования к нагрузки
Предохранение от короткого замыкания
Выход над настоящим предохранением
Выход над предохранением от напряжения тока
Входной сигнал над предохранением от напряжения тока
Входной сигнал под замыканием напряжения тока
Над предохранением от температуры
Естественный охладьте
RoHS уступчивое
Обзор продукта
Эта польза конвертера AC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Электрические характеристики
Входные характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Расклассифицированный ввод напряжения |
|
220 |
|
ВПТ |
|
Ряд ввода напряжения AC |
165 |
|
280 |
ВПТ |
|
Диапазон изменения частот входного сигнала AC |
45 |
|
55 |
Hz |
|
Эффективность |
|
83 |
|
% |
Расклассифицированный ввод напряжения, номинальная нагрузка |
Характеристики выхода
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
|
Ряд напряжения тока выхода |
27V |
27,2 |
|
27,9 |
Vdc |
|
9V |
9 |
|
9,5 |
Vdc |
|
|
Ряд течения выхода |
27V |
0 |
|
10 |
A |
|
9V |
0 |
|
6 |
A |
|
|
Пульсация & шум |
27V |
|
|
80 |
mV |
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz |
9V |
|
|
80 |
mV |
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz |
Характеристики предохранения
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
|||
Входной сигнал под напряжением тока фиксирует вне |
Turn-on порог напряжения |
155 |
|
170 |
ВПТ |
|
||
Порог напряжения Поворота- |
135 |
|
150 |
ВПТ |
|
|||
Входной сигнал над предохранением от напряжения тока |
Защитите напряжение тока |
285 |
|
310 |
ВПТ |
|
||
Напряжение тока спасения |
270 |
|
280 |
ВПТ |
|
|||
Выход над предохранением от напряжения тока |
27V |
30 |
|
32 |
Vdc |
Икота |
|
|
9V |
11 |
|
12 |
Vdc |
Икота |
|
||
Выход над предохранением от нагрузки |
27V |
12 |
|
14 |
A |
Икота |
|
|
9V |
7 |
|
8 |
A |
Икота |
|
||
Предохранение от короткого замыкания |
|
|
10 |
mΩ |
Икота |
|||
Общие характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
MTBF |
100 |
|
|
KHrs |
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, 25℃ |
Вес |
|
|
1250 |
g |
|
Относящие к окружающей среде характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Рабочая температура |
-40 |
|
+55 |
℃ |
|
Температура хранения |
-40 |
|
+85 |
℃ |
|
Относительная влажность |
10 |
|
90 |
% |
|
Высота |
|
|
3000 |
m |
|
Атмосферное давление |
70 |
|
106 |
PA |
|
Характеристики безопасности
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
|
Напряжение тока изоляции |
Входной сигнал к выходу |
3000 |
|
|
ВПТ |
5mA/1min, отсутствие образовывать дугу и нервное расстройство |
Входной сигнал к земле |
2060 |
|
|
ВПТ |
||
Выход к земле |
500 |
|
|
ВПТ |
5mA/1min, отсутствие образовывать дугу и нервное расстройство |
|
Сопротивление изоляции |
Входной сигнал к выходу |
2 |
|
|
MΩ |
500Vdc/1min, нормальное атмосферное давление, влажность 90% |
Характеристики EMC
Деталь |
Стандарты |
Условия |
Примечания |
|
CE |
EN55022 |
Тип a |
Пройдите испытание системы |
|
RE |
EN55022 |
Тип a |
Пройдите испытание системы |
|
Пульсация |
EN61000-4-2 |
Дифференциальный режим ±2KV, общее mode±4KV |
Критерий b |
|
ESD |
Разрядка воздуха |
EN61000-4-2 |
±15KV |
Критерий b |
Разрядка контакта |
EN61000-4-2 |
±8KV |
Критерий b |
Примечания:
Критерий a: Нормальное характеристика рабочое во время и после испытания.
Критерий b: Предохранение от или возврат низшего напряжения не позволены. Временное качание напряжения выхода перестает после того как помехи перестают, и от что EUT берет свое нормальное представление автоматически. Во время испытания системы, качание напряжения или возврат выхода не позволены слишком.
Критерий c: Временная потеря выхода позволена, но оборудование нельзя повредить. EUT берет свое нормальное представление автоматически или интервенцию оператора.
Критерий r: Потеря выхода который не recoverable позволена. Основной защитный компонент (взрыватель) можно повредить. EUT берет свое нормальное представление после заменяет поврежденный компонент.
Соответствие стандартов
Стандарты |
Примечания |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 695-2-2 |
Определение температуры воспламенения иглы, испытание по весь агрегат, board&plastic компоненты UL94V-0 уступчивые |
IEC 61000-4-2 |
|
Механически план
Length×width×heigth: 222×120×68 (mm), 8.74×4.72×2.68 (внутри),
Обозначения разъема
CON1
Pin нет. |
Имя |
Функция |
1 |
N |
Нейтральная линия |
2 |
NC |
NULL |
3 |
L |
Линия в реальном маштабе времени |
4 |
NC |
NULL |
5 |
G |
Земля |
CON2
Pin нет. |
Имя |
Функция |
1 |
+27V |
напряжение тока выхода +27V положительное |
2 |
GND |
Отрицательное напряжение тока выхода |
3 |
GND |
Отрицательное напряжение тока выхода |
4 |
GND |
Отрицательное напряжение тока выхода |
5 |
+27V |
напряжение тока выхода +27V положительное |
CON3
Pin нет. |
Имя |
Функция |
1 |
+9V |
напряжение тока выхода +9V положительное |
2 |
+9V |
напряжение тока выхода +9V положительное |
3 |
GND |
Отрицательное напряжение тока выхода |
4 |
GND |
Отрицательное напряжение тока выхода |
