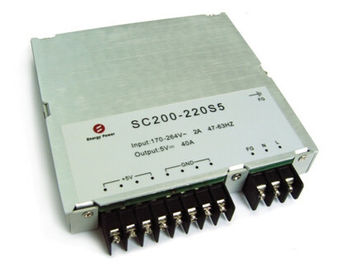

Выход 5V SC200-220S5 электропитаний 200W AC-DC
Главные особенности
Ряд входного сигнала AC: 170~264Vac
Одиночные выходы: 5V/40A
Высокая эффективность: 89%
Линия регулировка: ≤±1%
Регулировка нагрузки: ≤±1%
Низкое ripple&noise: ≤200mV
предохранение от короткого замыкания
Выход над настоящим предохранением
Предохранение от выхода короткое
Над предохранением от температуры
Естественный охладьте
RoHS уступчивое
Номинальность плам-задержанная в развитии UL94V-0
Обзор продукта
Эта польза конвертера AC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Входные характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Расклассифицированный ввод напряжения
|
|
220
|
|
ВПТ
|
|
|
Ряд ввода напряжения AC
|
170
|
|
264
|
ВПТ
|
|
|
Расклассифицированная частота входного сигнала AC
|
|
50/60
|
|
Hz
|
|
|
Диапазон изменения частот входного сигнала AC
|
47
|
|
63
|
Hz
|
|
|
Максимальное течение входного сигнала
|
|
|
2
|
A
|
Минимальный ввод напряжения, максимальная допускаемая нагрузка
|
|
Эффективность
|
Входной сигнал AC
|
86
|
89
|
|
%
|
Расклассифицированный ввод напряжения, диаграмма 1 номинальной нагрузки
|
| |
|
|
|
|
|
|
Характеристики выхода
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
|
Ряд напряжения тока выхода
|
5V
|
4,95
|
5
|
5,05
|
Vdc
|
|
|
|
Ряд течения выхода
|
5V
|
0
|
|
40
|
A
|
|
|
|
Линия регулировка
|
|
|
±1
|
%
|
|
|
Регулировка нагрузки
|
|
|
±1
|
%
|
|
|
Регулировка температуры
|
|
±0.03
|
|
%/°C
|
Над температурной амплитудой рабочей температуры
|
|
Поверните задержите время
|
10
|
|
|
госпожа
|
220Vac, максимальная допускаемая нагрузка, от Vin поворачивают к падению до 90%, диаграмме 4 Vout
|
|
Пульсация & шум
|
5V
|
|
|
200
|
mV
|
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, диаграмма 5 ширины полосы частот 20 MHz
|
|
Динамическая характеристика
|
Отступление
|
|
|
200
|
mV
|
50% до 75% до 50% Iout максимальное, 0.1A/u
|
|
|
|
200
|
mV
|
50% до 75% до 50% Iout максимальное, 2.5A/us
|
|
Overshoot напряжения тока выхода
|
|
|
±5
|
%
|
|
|
Емкость выхода
|
|
20000
|
|
μF
|
|
Характеристики предохранения
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Выход над предохранением от нагрузки
|
48
|
|
50
|
A
|
Икота
|
|
Предохранение от короткого замыкания
|
|
|
10
|
mΩ
|
Икота
|
|
предохранение от Над-температуры
|
Выключение
|
|
105
|
|
℃
|
Автоматическое спасение
|
| |
|
|
|
|
|
|
Примечания:
1.+5V впишет спасение автомобиля икоты
Общие характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
MTBF
|
100
|
|
|
KHrs
|
TR-NWT-000332,80% нагрузка, 300LFM, 25℃
|
|
Вес
|
|
|
500
|
g
|
|
Относящие к окружающей среде характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Рабочая температура
|
-20
|
|
+55
|
℃
|
|
|
Температура хранения
|
-40
|
|
+85
|
℃
|
|
|
Влажность хранения
|
10
|
|
90
|
%
|
|
Характеристики безопасности
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Напряжение тока изоляции
|
Входной сигнал к выходу
|
1500
|
|
|
Vdc
|
5mA/1min, отсутствие образовывать дугу и нервное расстройство
|
|
Входной сигнал к земле
|
1000
|
|
|
ВПТ
|
|
Выход к земле
|
500
|
|
|
Vdc
|
5mA/1min, отсутствие образовывать дугу и нервное расстройство
|
|
Сопротивление изоляции
|
Входной сигнал к выходу
|
10
|
|
|
MΩ
|
500Vdc/1min, нормальное атмосферное давление, влажность 90%
|
Характеристики
|
Деталь
|
Стандарты
|
Условия
|
Примечания
|
|
Гармонический
|
EN61000-3-2
|
Тип требования к c светильников
|
Критерий b
|
|
Качания напряжения и фликер
|
EN61000-3-3
|
Требования к оборудований типа a
|
Критерий b
|
|
Пульсация
|
EN61000-4-5
|
Дифференциальный режим ±2KV, общее mode±4KV
|
Критерий b
|
|
ПОГРУЖЕНИЕ
|
EN61000-4-11
EN55024
|
Погружение напряжения тока к 0%Ut, 10ms
|
Критерий b, испытание на участке 0, 90, 180 и 270
|
|
Погружение напряжения тока к 40%Ut, 20ms
|
|
Погружение напряжения тока к 70%Ut, 50ms
|
Примечания:
Критерий a: Нормальное характеристика рабочое во время и после испытания.
Критерий b: Предохранение от или возврат низшего напряжения не позволены. Временное качание напряжения выхода перестает после того как помехи перестают, и от что EUT берет свое нормальное представление автоматически. Во время испытания системы, качание напряжения или возврат выхода не позволены слишком.
Критерий c: Временная потеря выхода позволена, но оборудование нельзя повредить. EUT берет свое нормальное представление автоматически или интервенцию оператора.
Критерий r: Потеря выхода который не recoverable позволена. Основной защитный компонент (взрыватель) можно повредить. EUT берет свое нормальное представление после заменяет поврежденный компонент.
Относящая к окружающей среде квалификация
|
Параметр
|
Примечания
|
|
Вибрация
|
Диапазон изменения частот: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Оси X.Y.Z, 30min/axis
|
|
Механически удар
|
волна Половин-синуса, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
|
|
Холод (в деятельности)
|
Объявление IEC60068-2-1
|
|
Влажная жара
|
IEC60068-2-67 Cy
|
|
Задействовать температуры
|
-20°C к 85°C, пандусу 15°C/min., 500 циклам
|
|
Сила/термальный задействовать
|
Vin = 170Vac минута to264Vac максимальные, максимальная допускаемая нагрузка, 100 циклов
|
|
Маргинальность конструкции
|
Tmin-10°C к Tmax+10°C, 5°C шагам, Vin = минута к максимальному, нагрузка 0-105%
|
|
Испытание жизни
|
95% расклассифицированное Vin и нагрузка, блоки на derating пункт, 50000 часов
|
|
Способность припоя
|
IEC60068-2-20
|
Соответствие стандартов
|
Стандарты
|
Примечания
|
|
UL60950-1
|
|
|
EN60950-1
|
|
|
EN60601-1
|
|
|
SCA 22.2NO.601.1
|
|
|
UL2601
|
|
|
CSA22.2NO.60950-1
|
|
Физическая информация
Механически план
Length×width×heigth135×125×21 (mm), 5.315×4.921×0.826 (дюйм),
Обозначения разъема
|
Pin#
|
Имя
|
Примечания
|
|
1
|
N
|
Входной сигнал AC
|
|
2
|
L
|
Входной сигнал AC
|
|
3
|
FG
|
Земля входного сигнала AC
|
|
4
|
GND
|
Земля выхода
|
|
5
|
GND
|
|
|
6
|
GND
|
|
|
7
|
GND
|
|
|
8
|
+5V
|
|
|
9
|
+5V
|
|
|
10
|
+5V
|
|
|
11
|
+5V
|
|
Типичные волна и кривые
Диаграмма 1 эффективность ПРОТИВ течения выхода. 400LFM, 25°C
Диаграмма 2: Пульсация напряжения тока выхода на течении ввода напряжения и номинальной нагрузки (20 mV/div). Емкость нагрузки: конденсатор керамического конденсатора 1μF и тантала 10μF. Ширина полосы частот: 20 MHz.
Диаграмма 3: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального); dI/dt = 0.1A/μs). Крышка нагрузки: 10μF, конденсатор тантала 100 mW ESR и керамический конденсатор 1μF. Ch 1: Vout (200mV/div)
Диаграмма 4: Поверните задержите время
