224W вывело наружу электропитание конвертера 28V AC-DC с излишек предохранением от SC224-220S28 напряжения тока

224W вывело наружу электропитание конвертера 28V AC-DC с излишек предохранением от SC224-220S28 напряжения тока
224W вывело наружу электропитание конвертера 28V AC-DC с излишек предохранением от SC224-220S28 напряжения тока

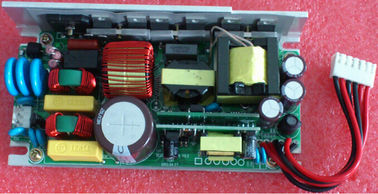

Большие изображения :  224W вывело наружу электропитание конвертера 28V AC-DC с излишек предохранением от SC224-220S28 напряжения тока

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Enargy
Номер модели: SC224-220S28
Оплата и доставка Условия:
Количество мин заказа: 1шт
Цена: Negotiation
Время доставки: 1-8 недели
Условия оплаты: переговоров
Поставка способности: 15000Pcs/week
Подробное описание продукта
Высокий свет:

переменного тока в постоянный источник питания

,

электропитание конвертера dc ac

Выход 28V SC224-220S28 электропитаний 224W AC-DC

Главные особенности

Ряд входного сигнала AC: 140~300Vac

Одиночные выходы: 28V/8A

Высокая эффективность: 88%

Линия регулировка: ≤±3%

Регулировка нагрузки: ≤±3%

Низкое ripple&noise: ≤150mV

Фактор силы: 95%

предохранение от короткого замыкания

Выход над настоящим предохранением

Выход над предохранением от напряжения тока

Входной сигнал над предохранением от напряжения тока

Входной сигнал под замыканием напряжения тока

Сигнал деятельности AC

Естественный охладьте

RoHS уступчивое

Номинальность плам-задержанная в развитии UL94V-0

Обзор продукта

Эта польза конвертера AC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.

Электрические характеристики

Входные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Расклассифицированный ввод напряжения

200

220

240

ВПТ

Ряд ввода напряжения AC

140

300

ВПТ

Расклассифицированная частота входного сигнала AC

50/60

Hz

Диапазон изменения частот входного сигнала AC

47

63

Hz

Максимальное течение входного сигнала

2,5

A

Минимальный ввод напряжения, максимальная допускаемая нагрузка

Течение inrush входного сигнала

30

A

Максимальный ввод напряжения, 25℃, первый старт

Эффективность

Входной сигнал AC

88

%

Расклассифицированный ввод напряжения, номинальная нагрузка

Фактор силы

95

%

Характеристики выхода

Параметр

Минута

Тип

Макс

Блоки

Примечания

Ряд напряжения тока выхода

28V

27,5

28

28,5

Vdc

Ряд течения выхода

28V

0

8

A

Линия регулировка

±3

%

Регулировка нагрузки

±3

%

Регулировка температуры

±0.02

%/°C

Над температурной амплитудой рабочей температуры

Пульсация & шум

28V

150

mV

Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz

Динамическая характеристика

Отступление

±5

%

25% до 50% до 25% Iout максимальное, 50% до 75% до 50% Iout максимальное, 1A/us

Устанавливая время

500

мы

Turn-on время восхода

50

госпожа

Максимальная допускаемая нагрузка, 10%~90% Vout

Turn-on время задержки

8

s

220Vac, максимальная допускаемая нагрузка

Overshoot напряжения тока выхода

±5

%

Емкость выхода

3000

μF

Характеристики предохранения

Параметр

Минута

Тип

Макс

Блоки

Примечания

Входной сигнал под напряжением тока фиксирует вне

Turn-on порог напряжения

130

145

ВПТ

Порог напряжения Поворота-

115

130

ВПТ

Входной сигнал над предохранением от напряжения тока

Защитите напряжение тока

300

320

ВПТ

Напряжение тока спасения

280

300

ВПТ

Выход над предохранением от напряжения тока

32

35

Vdc

Икота

Выход над предохранением от нагрузки

9

12

A

Икота

Предохранение от короткого замыкания

10

Икота

Общие характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

MTBF

250

KHrs

Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, 25℃

Вес

1000

g

Относящие к окружающей среде характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Рабочая температура

-40

+85

Температура хранения

-40

+85

Относительная влажность

10

95

%

Влажность хранения

105

93

%

Высота

3000

m

Атмосферное давление

70K

106K

PA

Характеристики безопасности

Параметр

Минута

Тип

Макс

Блоки

Примечания

Напряжение тока изоляции

Входной сигнал к выходу

1500

ВПТ

10mA/1min, отсутствие образовывать дугу и нервное расстройство

Входной сигнал к земле

1500

ВПТ

Выход к земле

500

Vdc

10mA/1min, отсутствие образовывать дугу и нервное расстройство

Сопротивление изоляции

Входной сигнал к выходу

10

500Vdc/1min, нормальное атмосферное давление, влажность 90%

Входной сигнал к земле

10

Выход к земле

10

Сигнал и переключатель

Деталь

Функции

Примечания

Выход под сигналом тревоги напряжения тока

Выход под сигналом тревоги напряжения тока поворачивает к логике высоким (5V±0.2V) когда падение напряжения тока выхода до 90%

Логика высокая когда анормалное состояние,

Логика низкая работая хорошо

Входной сигнал

Осветите на работая хорошо, свет с работая анормалный

Зеленый свет Φ3

Выходной сигнал

Осветите на работая хорошо, свет или мерцание работая анормалный

Зеленый свет Φ3

Характеристики EMC

Деталь

Стандарты

Условия

Примечания

CE

EN55022

Тип b

Пройдите испытание системы

RE

EN55022

Тип b

Пройдите испытание системы

Гармонический

EN61000-3-2

Тип требования к c светильников

Критерий b

Качания напряжения и фликер

EN61000-3-3

Требования к оборудований типа a

Критерий b

Пульсация

EN61000-4-5

Дифференциальный режим ±2KV, общее mode±4KV

Критерий b

ПОГРУЖЕНИЕ

EN61000-4-11

EN55024

Погружение напряжения тока к 0%Ut, 10ms

Критерий b, испытание на участке 0, 90, 180 и 270

Погружение напряжения тока к 40%Ut, 20ms

Погружение напряжения тока к 70%Ut, 50ms

ESD

Разрядка воздуха

EN61000-4-2

±8KV

Критерий b

Разрядка контакта

EN61000-4-2

±4KV

Критерий b

Примечания:

Критерий a: Нормальное характеристика рабочое во время и после испытания.

Критерий b: Предохранение от или возврат низшего напряжения не позволены. Временное качание напряжения выхода перестает после того как помехи перестают, и от что EUT берет свое нормальное представление автоматически. Во время испытания системы, качание напряжения или возврат выхода не позволены слишком.

Критерий c: Временная потеря выхода позволена, но оборудование нельзя повредить. EUT берет свое нормальное представление автоматически или интервенцию оператора.

Критерий r: Потеря выхода который не recoverable позволена. Основной защитный компонент (взрыватель) можно повредить. EUT берет свое нормальное представление после заменяет поврежденный компонент.

Относящая к окружающей среде квалификация

Параметр

Примечания

Вибрация

Диапазон изменения частот: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Оси X.Y.Z, 30min/axis

Механически удар

волна Половин-синуса, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction

Соответствие стандартов

Стандарты

Примечания

UL/UL60950

EN60950

Физическая информация

Механически план

Length×width×heigth: 127.0×84.5×35.0 (mm), 5×3.33×1.38 (дюйм),

224W вывело наружу электропитание конвертера 28V AC-DC с излишек предохранением от SC224-220S28 напряжения тока 0

Обозначения разъема

Разъем входного сигнала: VH3.96mm-3PIN

Pin нет.

Имя

Функция

1

L

2

N

3

PE

Выходное соединение: VH3.96mm-6PIN, голодают назад,

Проводы выхода: UL1015 18#, 105℃, 600V

Pin нет.

Имя

Функция

1

+28V

Красный

2

+28V

Красный

3

GND

Чернота

4

GND

Чернота

5

LOS_PWR+

Выход под позитвом сигнала тревоги напряжения тока (красным)

6

LOS_PWR-

Выход под позитвом сигнала тревоги напряжения тока (чернотой)
