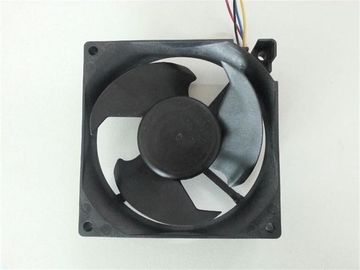

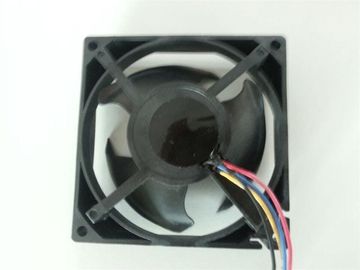

Циркуляционный вентилятор охлаждающего вентилятора DC безщеточного вентилятора 92mm DC/12V 24V 48V водоустойчивый осевой/DC промышленный 92*92*32mm
Водоустойчивые и взрывозащищенные вентиляторы DC осевые жизненных ожиданий 92mm, малошумных и длинной жизни, широко использованы в информационной технологии компьютера, связях системы, так же, как оборудовании промышленного производства, медицинском оборудовании, бытовых устройствах, etc.
Описание:
Мотор dc ● водоустойчивый осевой, безщеточный вентилятор DC, осевой вентилятор DC, вентилятор мотора DC, дешевый вентилятор, портативный вентилятор, вентилятор C.P.U., вентилятор случая компьютера, вентилятор PWM, охлаждающий вентилятор FG,
Быстрый ход ●, средняя скорость, малая скорость
Рамка ● пластичная или рамка и пластмасса Плашк-Бросания алюминиевая турбинка
лезвия ● 3
DC 24V ● 12V DC DC или 48V
Подшипник шарового подшипника или втулки ● или гидровлический подшипник
Стержень или подводящий провод ●
Взрывозащищенное ● водоустойчивое или высокое доказательство может быть удовлетворено.
Важное примечание:
Расклассифицированное течение: Расклассифицированное течение будет измерено после 3 минут вращения continuos на расклассифицированном напряжении тока.
Проектная скорость: Проектная скорость будет измерена после 3 минут вращения continuos на расклассифицированном напряжении тока
Напряжение тока старта: Напряжение тока которое могл начать вентилятор для того чтобы работать внезапно переключать "ON"
Стандарт падая испытания: Упадите минимальная коробка упаковки в высоте 30 cm для движения перпендикуляра свободного понижаясь к поверхности деревянной плиты 10 cm. После испытания, соедините вентилятора к силе, вентилятора все еще в нормальной деятельности.
Спецификации:
A: ЭЛЕКТРИЧЕСКИЙ
Стандартное состояние operating 25℃, 65%RH окружающее, если не указано иначе.
|
|
Деталь
|
Спецификация
|
Условие для испытаний
|
|
1
|
Расклассифицированное напряжение тока
|
12V ±10%
|
Источник постоянного напряжения
|
|
2
|

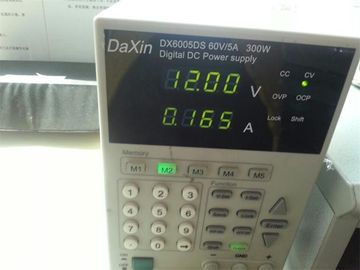

Расклассифицированное течение
|
0.18Amp (типичное) ±10%
|
Источник постоянного напряжения на расклассифицированном напряжении тока
|
|
4
|
Расклассифицированная сила
|
2.16W
|
На расклассифицированном напряжении тока.
|
|
5
|
Начиная напряжение тока
|
6V (максимальное)
|
Источник постоянного напряжения
|
|
7
|

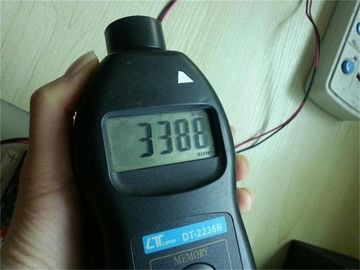

Скорость
|
3350RPM ±10%
|
Измеренный на 5 минутах
после начинать под 25±5℃, 65±5%RH окружающее
|
|
8
|
Акустический шум
|
dB 34
|
Измеренный на типичной скорости с акустическим микрофоном 1 метр далеко от входа вентилятора в камере испытания с уровнем шумового фона под 18dB (a)
|
|
9
|
Статическое давление
|
0,19 В H2O
|
См. ДЕТАЛЬ 9 ДИАГРАММЫ ПРЕДСТАВЛЕНИЯ на zero воздушном потоке.
|
|
10
|
Воздушные потоки
|
44.0CFM
|
См. ДЕТАЛЬ 9 ДИАГРАММЫ ПРЕДСТАВЛЕНИЯ на zero статическом давлении.
|
|
11
|
Направление вращения
|
Счетчик-anticlockwise
|
Источник постоянного напряжения, осмотренный от турбинки.
|
|
12
|
Водоустойчивая ранг
|
IP55
|
|
B. МАТЕРИАЛ
Турбинка
|
PBT
|
Рамка
|
PBT
|
Катушка
|
PBT UL94-V0
|
|
Подводящий провод
|
+: Красный RD: Желтый цвет
–: Голубой
|
24
UL 1007 AWG26
28
|
| |
|
|
C.MECHANICAL
|
Размеры
|
L * W * H =92*92*32MM
|
|
Вес
|
130 грамм
|
|
Стандартная температурная амплитуда рабочей температуры
|
-40 ℃ | ℃ 70
|
|
Стандартная температура хранения
|
-40 ℃ | ℃ 70
|
|
Система подшипника
|
Шаровой подшипник (NMB)
|
ЖИЗНЕННЫЙ ПЕРИОД D.EXPECTED (MTBF)
На стандартном состоянии operating -40~10℃, 65%RH окружающее
Шаровой подшипник: 80000 hrs, непрерывный operating под -40~10℃ 65%RH
E. НАДЕЖНОСТЬ
|
|
Деталь
|
Спецификация
|
Условие для испытаний
|
|
1
|
Locked испытание ротора
|
Пламестойкий и повреждение освободите
|
Ротор зафиксированный на 72 hrs с расклассифицированным напряжением тока
|
|
2
|
Предохранение от испытания обратного напряжения
|
Да
|
Обратите с расклассифицированным напряжением тока
|
|
3
|
Сбалансируйте испытание
|
Отсутствие выступать за кругом не познее 10 секунд
|
Вентилятор бежит в круге, вычисленном по маштабу мимо
радиус вентилятора плюс 10mm
|
|
4
|
Испытание методом сбрасывания
|
Все определенные характеристики остают неизменно
|
Падение D.U.T. (Стандартная упаковка) от машины испытания на 76cm ниже. Угол индивидуала одного,
|
|
5
|
Испытание на вибропрочность
|
Все определенные характеристики остают неизменно
|
Окружающий temp.: - ºC 40~10 с расклассифицированным напряжением тока
Амплитуда: 0.4-2.5 mm
Ускорение: 14,7 S/m2
Частота: 10HZ-60HZ
Широкий период: 1 минута
10HZ-60HZ: 30 секунд
60HZ-10HZ: 30 секунд
Итог: 10 циклов
|
|
6
|
Высокий задействовать температуры
|
Все определенные характеристики остают неизменно
|
тариф ряда +10ºC 20 минут (1 hr)
, – ºC 40 (1 hr)
Итог: 36 циклов с расклассифицированным напряжением тока
|
|
7
|
Низкотемпературный. Хранение
|
Все определенные характеристики остают неизменно
|
Испытанный под стандартным состоянием; после 500hrs, хранение ºC -40, без электропитания.
|
|
8
|
Высокотемпературный. Хранение
|
Все определенные характеристики остают неизменно
|
Испытанный под стандартным состоянием; после 500hrs, хранение 80 ºC, без электропитания.
|
|
9
|
Диэлектрическая прочность
|
Макс 1mA течения утечки
|
Input 500V (AC) на 1 sec
между руководством (+/-) и снабжением жилищем
|
F: МОНТАЖНАЯ СХЕМА
ПРИМЕЧАНИЕ:
1. UL 1007 AWG#26 ПОДВОДЯЩЕГО ПРОВОДА
КРАСНЫЙ ПРОВОД --------- (+)
ЧЕРНЫЙ ПРОВОД --------- (-)
ГОЛУБОЙ ПРОВОД --------- (F00)
ЖЕЛТЫЙ ПРОВОД --------- (PWM)
2. Длина провода: 300mm+/-10MM
