Подробная информация о продукте:
Оплата и доставка Условия:
|
Ряд настоящей регулировки: | HLG-80H/100H: 60%~100%; HLG-120H: 50%~100% | Ряд регулировки DC: | voltag e требуемой производительности ±10% (-Тип только) |
---|---|---|---|
Определите размер (LxWxH) (mm): | 220x 68x 38,8 | Над предохранением от напряжения тока: | oltage требуемой производительности v 110%~140% |
работая temp.: | -40 | +70℃ (см. «Derating кривый») | Рабочая влажность: | 20 | non-конденсировать RH 95% |
Напряжение тока Withstand: | I/P-O/P: 3.75KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC | За текущий защиты: | 95%~108% постоянн настоящий lim iting, автоматическ-спасение |
Высокий свет: | наивысшая мощность вела электропитание,под руководством легкий блок питания |

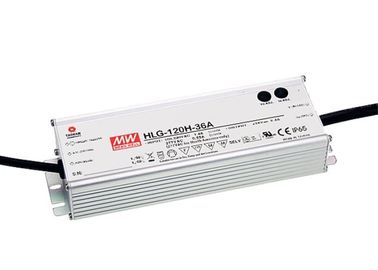

Электропитание HLG-120H-36A СИД водителей освещения СИД наивысшей мощности IP67
Характеристики серии HLG (высокая эффективность 80~120W с PFC):
1. Всеобщий AC input (до 305VAC)/полный диапасон
2. Предохранения: Короткое замыкание/над течением/над напряжением тока/над температурой
3. Встроенная функция active PFC
4. Высокая эффективность до 93,5%
5. Конструкция IP67/IP65 для крытых или напольных установок
6. Кабель выхода течения выхода регулируемый сквозной или внутренний потенциометр
7. Охлаждать конвекцией свободного воздуха
8. Соответствующий для сухого, влажного, и влажного положения
9. Соответствующий для применений освещения и уличного освещения СИД
10. Уровень невосприимчивости пульсации встречи 4kV (IEC61000-4-5)
11. Тип LPS 2 источников питания/пропуска (за исключением HLG-120H)
12. Множественные модели для выбора:
-Тип: Расклассифицированное IP65. Напряжение тока выхода и постоянн настоящий уровень можно отрегулировать через внутренний потенциометр
B-Тип: Расклассифицированное IP67 и разъем 3 в 1 затемняя функции (1~10VDC, сигнале PWM, или сопротивлении)
Пуст-Тип: Расклассифицированное IP67. Кабель для соединения I/O
BL-Тип (вариант): для B-Типа HLG-80H только, «перечисленной UL8750» безопасности & IP66 одобренных, СЕРЕДИНЫ контакта ХОРОШО для деталей
D-Тип (вариант): Расклассифицированное IP67. Функция отметчика времени затемняя, СЕРЕДИНА контакта ХОРОШО для деталей (безопасности ожидающей решения для
100W/120W)
13. Опционные модели CQC доступные (тип HLG-80H/100H/120H-A/Blank)
14. 5 лет гарантированности
Характеристики серии HLG-120H:
1. Полный диапасон всеобщего AC input/(до 305VAC)
2. Встроенная функция active PFC
3. Высокая эффективность до 93,5%
4. Предохранения: Короткое замыкание/над течением/над напряжением тока/над температурой
5. Охлаждать конвекцией свободного воздуха
6. Кабель выхода пункта OCP регулируемый сквозной или внутренний потенциометр
7. Конструкция IP67/IP65 для крытых или напольных установок
8. 3 в одной затемняя функции (1~10Vdc или сигнал или сопротивление PWM)
9. Соответствующий для освещения СИД и moving применений знака
10. Соответствие к всемирным правилам безопасности для освещать
11. Соответствующий для сухого/сырости/влажных положений
12. 5 лет гарантированности
Электропитания серии HLG:
Серия HLG-40H, серия HLG-60H, серия HLG-80H, серия HLG-100H, серия HLG-120H, серия HLG-150H, серия HLG-185H, серия HLG-240H, серия HLG-320H, серия HLG-600H
Быстрые детали электропитания СИД HLG-120H:
Серия HLG-120H | ||||
Модель нет. | Выход | Tol. | R&N | Effi. |
HLG-120H-12 (A) | 12V, 0~10A | ±2.5% | 150mV | 92,0% |
HLG-120H-15 (A) | 15V, 0~8.0A | ±2.0% | 150mV | 92,0% |
HLG-120H-20 (A) | 20V, 0~6.0A | ±1.0% | 150mV | 93,0% |
HLG-120H-24 (A) | 24V, 0~5.0A | ±1.0% | 150mV | 93,0% |
HLG-120H-30 (A) | 30V, 0~4.0A | ±1.0% | 200mV | 93,0% |
HLG-120H-36 (A) | 36V, 0~3.4A | ±1.0% | 200mV | 93,0% |
HLG-120H-42 (A) | 42V, 0~2.9A | ±1.0% | 200mV | 93,0% |
HLG-120H-48 (A) | 48V, 0~2.5A | ±1.0% | 200mV | 93,5% |
HLG-120H-54 (A) | 54V, 0~2.3A | ±1.0% | 200mV | 93,5% |
() = a, b, BL, d или пробел
Спецификации HLG-120H:
Модель нет. | HLG-120H | |
Ряд ввода напряжения AC | 90~305VAC; 127~431VDC | |
Течение inrush AC (максимальное) | Начальный пуск, 60A на 230VAC | |
Ряд регулировки DC | напряжение тока требуемой производительности ±10% (-Тип только) | |
Ряд настоящей регулировки | HLG-80H/100H: 60%~100%; HLG-120H: 50%~100% | |
Над настоящим предохранением | ограничиваться 95%~108% постоянн настоящий, автоматическ-спасение | |
Над предохранением от напряжения тока | напряжение тока требуемой производительности 110%~140% | |
Над temp. предохранение | Выключите напряжение тока o/p, re-силу дальше взять | |
Настроьте, поднимите, задержите время | 500ms, 50ms, 16ms на максимальной допускаемой нагрузке и 230VAC | |
Напряжение тока Withstand | I/P-O/P: 3.75kVAC, I/P-FG: 2kVAC, O/P-FG: 1.5kVAC | |
Работая температура | -40~+70Celsius (см. выход derating кривый) | |
Нормы бесопасности | UL8750, TUV EN61347-1, EN61347-2-13, PSE J61347-1, одобренное J61347-2-13; UL8750 перечисленное для HLG-80H-□BL только; ENEC EN61347-1, EN61347-2-13 для HLG-120H только |
|
Стандарты EMC | EN55015, EN55022 тип b (за исключением HLG-80H), EN61000-3-2 тип c, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN61547 |
|
Соединение | Входной сигнал | Расклассифицированный UL, SJTW 18AWGx3C (30cm) |
Выход | A/D/Blank-Type: SJTW 14AWGx2C (30cm); B-Тип: SJTW 14AWGx2C (30cm) +SJTW 18AWGx2C (30cm) |
|
Размер (LxWxH) (mm) | 220x 68x 38,8 |
ПРИМЕЧАНИЯ:
1. Все не специально упомянутые параметры измерены на входном сигнале 230VAC, номинальной нагрузке и 25℃ температуры окружающей среды.
2. Пульсация & шум измерены на 20MHz ширины полосы частот путем использование 12" переплетенный пар-провод законченной параллельный конденсатор 0.1uf & 47uf.
3. Допуск: включает допуск установки, линию регулировку и регулировку нагрузки.
4. Пожалуйста см. «УПРАВЛЯТЬ МЕТОДАМИ МОДУЛЯ СИД».
5. Derating может быть необходим под низким вводом напряжения. Пожалуйста проверите статические характеристики для больше деталей.
6. Тип только.
7. Безопасность и конструкция EMC ссылаются к EN60598-1, CNS15233, GB7000.1, FCC part18.
8. Длина времени установки измерена на холоде сперва начинает. Поворот ВКЛЮЧЕНО-ВЫКЛЮЧЕНО электропитание может вести к увеличению времени установки.
9. Электропитание рассмотрено как компонент который будет эксплуатироваться в комбинации с окончательным оборудованием. В виду того что представление EMC будет повлияно на полной установкой, окончательные изготовители оборудования должны re-квалифицировать директиву EMC на полной установке снова.
10. См. заявление гарантированности.
11. Для того чтобы выполнить требования самой последней регулировки ErP для приспособлений освещения, это электропитание СИД можно только использовать за переключателем снаружи постоянно соединенным к основам.
Схема данных серии HLG-120H:
