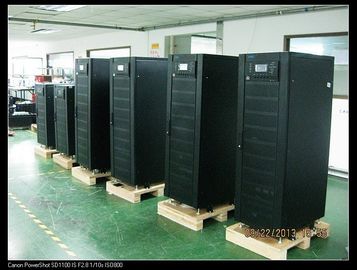

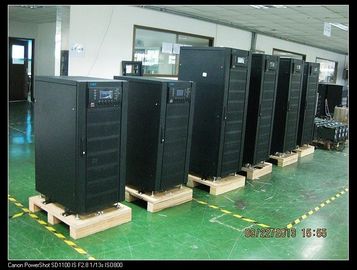

Двойная конверсия 3 фазы онлайн Ups10- 40kva 190/208/220vac,1.0PF, с PFC и дляСредний масштабный центр обработки данных
Быстрая подробность:
1) Номинальное напряжение:190/208/220Vac, напряжение по линии
2) Тип: Онлайн
3) Использование для серверов, центров обработки данных, телекоммуникаций
4) Выход PF0.9
серия POWERWELL MAX (Америка) Online HF UPS 3/3phase 10-40kva без трансформатора,
(для 190/208/220Vac, напряжение линии-линии);
Идеальное применение:
Интернет-сервер, Интернет-центр обработки данных), сетевые системы/вычислительные центры среднего масштаба, банки и ценные бумаги, группа бизнес-серверов, офисная автоматизация среднего масштаба, прецизионное оборудование и т.д.
Особенности: полная технология цифрового управления
Полностью цифровое управление с двумя DSP, все подсистемы управляются цифровым управлением, включая IGBT-прямильник, инвертор, зарядное устройство, разряд.
Отличные электрические свойства
Настоящая онлайн-инструкция двойного преобразования обеспечивает безопасную и эффективную защиту мощности для различных нагрузок с высокой мощностью выходной нагрузки;
Высокий коэффициент входной мощности, экологичный и энергосберегающий
Входный конец с PFC и входным PF всей БАД до 0.99;
Поддерживается двойной источник ввода переменного тока
Допустимые источники переменного тока и обхода 2
Сильная адаптивность к окружающей среде
Широкий диапазон входного напряжения и частоты, адаптация ко всем видам климатических условий
и географической среды;
Всеобъемлющие меры защиты
Защита от перенапряжений, защита от короткого замыкания и другая защита для обеспечения надежности УПС;
IGBT и SCR используют передовой силовой модуль EUPEC;
Принятие передовых технологий (технология привода IGBT, мягкое отключение IGBT сверхтока) повышает надежность и безопасность инвертора.
Интеллектуальное управление батареей(АБМ)
Принятие интеллектуального управления батареями:
Интеллектуальный интервал трехступенчатый процесс зарядки ((постоянный ток, постоянное напряжение, плавающее зарядное устройство и зарядное устройство отключено, когда напряжение батареи снижается до более низкого уровня, зарядное устройство возобновляет работу)
компенсация температуры, чтобы чрезвычайно продлить срок службы батареи и свести к минимуму работу по техническому обслуживанию;
Онлайн обнаружение состояния батареи,
Максимальный ток зарядки аккумулятора может устанавливаться конечными пользователями в соответствии с характеристиками аккумулятора, чтобы избежать повреждений, вызванных большим током зарядки;
Время резервного копирования отображается на ЖК-экране
Периодическое самоиспытание батареи, своевременное обнаружение проблем с батареей;
с обратным соединением батареи, для защиты от перенапряжения / тока, для защиты батареи;
Высокие возможности мониторинга сети
Порт связи (RS232, USB и т.д.) для подключения к компьютеру,SNMP-карта необязательна,
Простой в обслуживании дизайн
a) Принимает полную конструкцию переднего обслуживания, уменьшая ограничения
на место установки, и экономия пространства вычислительного центра;
b) Класс модульной конструкции, удобный и легкий ремонт;
c) с ручным обходом,
d) Замена батареи без нарушения работы УПС;
e) Функция поиска исторических записей, события до 1000 наименований;
Дружественный интерфейс
7-дюймовый сенсорный экран, изобилие информационного дисплея UPS;
Технические характеристики:
ТехническиеSУточнение:
| Модель |
PWMA3310II |
PWMA3315II |
PWA3320II |
PWMA3330II |
PWMA3340II |
| Главный ввод |
| Номинальное входное напряжение |
200/208/220VAC (линейный),3 фазы + нейтральный + наземный |
| Номинальная частота |
50/60 Гц |
| Диапазон входного напряжения |
167~260Vac (Линейная линия), полная нагрузка;
125V~167Vac (Line-Line), нагрузка снижается линейно в соответствии с мини-фазовым напряжением |
| Диапазон частоты ввода |
40 Гц/70 Гц |
| Фактор входной мощности |
>0.99 |
| Вводный ток THDi |
< 3% (линейная нагрузка), < 5% (нелинейная нагрузка) |
| Входный обход |
| Номинальное обходное напряжение |
200/208/220VAC (линейный) |
| Номинальная частота |
50/60 Гц |
| Диапазон обхода напряжения |
Выбирается, по умолчанию -20%+15%;
Верхняя граница: +10%, +15%, +20%, +25%;
Нижняя граница: -10%, -15%, -20%, -30%, -40% |
| Диапазон частоты обхода |
Выбирается, ±1Hz, ±3Hz, ±5Hz |
| Перегрузка обхода |
125% Длительное время работы; 125%~130% в течение 10 минут;
130-150% в течение 1 минуты; |
| Выпуск |
| Номинальное напряжение инвертора |
200/208/220VAC (линейный) |
| Номинальная частота |
50/60 Гц |
| Фактор выходной мощности |
1 |
| Точность напряжения |
± 1% ((0-100% линейной нагрузки) |
| Временная реакция |
< 5% для ступенчатой нагрузки (20% - 100% - 20%); |
| Временное восстановление |
< 30 ms для ступенчатой нагрузки (20% - 100% - 20%). |
| Выходное напряжение THDu |
< 1% (линейная нагрузка); < 5% (нелинейная нагрузка)
согласно IEC/EN62040-3 |
| Перегрузка инвертора |
< 110%, 60 мин; 110 ~ 125%,10 мин;
125% ~ 150%,60s;> 150%, 200 мс |
| Регулирование частоты |
50/60 Гц±0,1% |
| Синхронизированный диапазон |
Установляемая, ±0,5 Гц ±5 Гц, по умолчанию ±3 Гц |
| Синхронизированная скорость сдвига |
Настраиваемый, 0,5 Гц/с 3 Гц/с, по умолчанию 0,5 Гц/с |
| Батарея и зарядное устройство |
| Напряжение аккумулятора |
± 120VDC |
| Количество аккумуляторов |
2*20PCS 12V*7AH/9AH ((внутренняя батарея) |
4*20PCS 12V*7AH/9AH ((внутренняя батарея) |
| 20 штук на струну, внешняя батарея |
| Мощность заряда |
Max=20% мощности системы |
| Эффективность |
| Нормальная работа |
94% максимум |
| Работа батареи |
93% максимум |
| Система |
| Дисплей |
7-дюймовый сенсорный экран |
| Интерфейс |
Стандарт: USB, RS232, RS485
Вариант: SNMP, сухой контакт, параллельный комплект, холодное запуск батареи
|
| Экологические |
| Операционная температура |
0 40 °C |
| Температура хранения |
-40 ∼ 70 °C |
| Относительная влажность |
0,95% (неконденсирующий) |
| Шум (1 метр) |
58 дБ @ 100% нагрузки, 52 дБ @ 45% нагрузки |
70 дБ @ 100% нагрузки, 62 дБ @ 45% нагрузки |
| Физические данные |
Размер
(W*D*H, мм) |
Внутренняя бита |
250*830*710 |
350*825*1200 |
| Внешняя летучая мышь |
250*530*660 |
250*785*650 |
| Масса ((kg) |
Внутренняя бита |
150 |
290 |
| Внешняя летучая мышь |
45 |
54 |
67 |
73 |
Примечание: Любая спецификация может быть изменена без предварительного уведомления;
