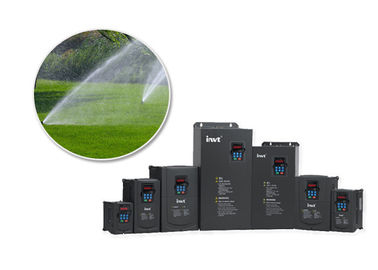

Серии Goodrive200 нагнетают инвертор INVT, управление инвертора 3PH SVPWM AC

Функция

Спецификация

Входной сигнал

Ряд ввода напряжения

AC 3PH 380V (- 15%) ~440V (+10%)

Диапазон изменения частот входного сигнала

ряд позволенный 50Hz/60Hz: 47~63Hz

Выход

Ряд напряжения тока выхода

ввод напряжения 0~

Диапазон изменения частот выхода

0~400Hz;

Характеристика технического управления

Режим управления

SVPWM

Тип мотора

Асинхронный двигатель

Скорост-регулировать коэффициент

Асинхронный двигатель: 1:100

Начинать вращающий момент

Асинхронный двигатель: 0.5Hz/150%

Возможность перегрузки

Тип g:

150% из расклассифицированного течения: 1 минута;
180% из расклассифицированного течения: 10 секунд; 200% из расклассифицированного течения: 1 второе;

Тип p: 120% из расклассифицированного течения: 60 секунд

Идущая характеристика управления

Установка частоты

Установка цифров, сетноая-аналогов установка, установка частоты ИМПа ульс, установка скорости multi-шага идущая, простая установка PLC, установка PID, установка связи MODBUS

Осуществьте перевод между комбинацией комплекта и установите канал.

Автоматическая регулировка напряжения тока

напряжения тока

Держите стабилизированное напряжение тока автоматически когда напряжение на сетке изменяет

Ошибитесь предохранение

Обеспечьте над 30 функциями предохранения от недостатка: перегрузки по току, перенапряжение, недонапряжение, перегревать, отказ и перегрузка участка, etc,

Отслеживать скорости

Повторите старт вращая мотора ровно

Периферийный интерфейс

Стержень

ввод аналога

разрешение

≤10mV

Терминальный переключатель

разрешение входного сигнала

≤ 2ms

Ввод аналога

канал 2 (AI1, AI2) 0~10V/0~20mA и 1 канал (AI3) - 10~10V

Аналогового выхода

2 канала (AO1, AO2) 0~20mA

Цифровой входной сигнал

8 входных сигналов каналов общих, максимальная частота: 1kHz,

1 входной сигнал канала высокоскоростной, максимальная частота: 50kHz

Цифровой данное

1 выход ИМПа ульс канала высокоскоростной, максимальная частота: 50kHz;

1 выход открытого сборника стержня канала y

Выход реле

2 выхода реле каналов programmable

RO1A НИКАКОЕ, RO1B NC, стержень общего RO1C

RO2A НИКАКОЕ, RO2B NC, стержень общего RO2C

Возможность контактора: 3A/AC250V, 1A/DC30V

Другие

Mountable метод

Стена, фланец и пол mountable

Температура идущей окружающей среды

-10~50°C, derate above40°C

Защитный

IP20

Охлаждать

Охлаждение на воздухе

Блок тормоза

Разъем тормозя для под 30G/37P (включая 30G/37P), внешний тормозя блок для других

Тормозя резистор

Опционный

Фильтр EMC

Встроенный фильтр C3: соотвествуйте степени IEC61800-3 C3

Внешний фильтр: соотвествуйте степени IEC61800-3 C2
