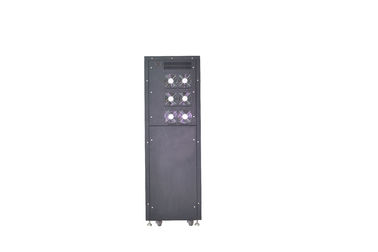

Двойная преобразование 3-фазная онлайн защита от перенапряжения
Быстрая подробность:
1) Номинальное напряжение:190/208/220Vac, напряжение по линии
2) Тип: Онлайн
3) Использование для серверов, центров обработки данных, телекоммуникаций
серия POWERWELL Online HF UPS 3/3фазы 10-40kva без трансформатора,
(для 190/208/220Vac, напряжение линии-линии);
Идеальное применение:
Интернет-сервер, Интернет-центр обработки данных), сетевые системы/вычислительные центры среднего масштаба, банки и ценные бумаги, бизнес-серверная группа, офисная автоматизация среднего масштаба, прецизионное оборудование и т.д.
Особенности: полная технология цифрового управления
Полностью цифровое управление с двумя DSP, все подсистемы управляются цифровым управлением, включая IGBT-прямильник, инвертор, зарядное устройство, разряд.
Отличные электрические свойства
Настоящая онлайн-инструкция двойного преобразования обеспечивает безопасную и эффективную защиту мощности для различных нагрузок с высокой мощностью выходной нагрузки;
Высокий коэффициент входной мощности, экологичный и энергосберегающий
Входный конец с PFC и входным PF всей БАД до 0.99;
Поддерживается двойной источник ввода переменного тока
Допустимые источники переменного тока и обхода 2
Сильная адаптивность к окружающей среде
Широкий диапазон входного напряжения и частоты, адаптация ко всем видам климатических условий
и географической среды;
Всеобъемлющие меры защиты
Защита от перенапряжений, защита от короткого замыкания и другая защита для обеспечения надежности УПС;
IGBT и SCR используют передовой силовой модуль EUPEC;
Принятие передовых технологий (технология привода IGBT, мягкое отключение IGBT сверхтока) повышает надежность и безопасность инвертора.
Интеллектуальное управление батареей
Принятие интеллектуального управления аккумуляторами, продление срока службы
для аккумуляторов, уменьшить работу по техническому обслуживанию;
Максимальный ток зарядки батареи может быть установлен конечными пользователями в соответствии с
характеристики батареи, чтобы избежать повреждений, вызванных большим током зарядки;
Периодическое самоиспытание батареи, своевременное обнаружение проблем с батареей;
с защитой батареи от перенапряжения/тока, для защиты батареи;
Холодный старт и основной старт Функция
Непосредственно запустить UPS через аккумулятор или запустить UPS через главные только.
Высокие возможности мониторинга сети
Порт связи (RS232, USB и т.д.) для подключения к компьютеру,SNMP-карта необязательна,
Простой в обслуживании дизайн
a) Принимает полную конструкцию переднего обслуживания, уменьшая ограничения
на место установки, и экономия пространства вычислительного центра;
b) Класс модульной конструкции, удобный и легкий ремонт;
c) с ручным обходом,
d) Замена батареи без нарушения работы УПС;
e) Функция поиска исторических записей, события до 1000 наименований;
Дружественный интерфейс
Большой дисплей LCD и светодиодный индикатор состояния; многочисленный информационный дисплей UPS;
Технические характеристики:
|
Модель
|
PWMA3310
|
PWMA3315
|
PWMA3320
|
PWMA3330
|
PWMA3340
|
|
Пропускная способность/номинальная мощность
|
10 кВт/10 кВт
|
15 кВт/15 кВт
|
20 кВт/20 кВт
|
30 кВт/30 кВт
|
40 кВт/40 кВт
|
|
Ввод переменного тока
|
Номинальное напряжение
|
190/208/220Vac (линейный)
|
|
Входное соединение
|
Три фазные четыре провода
|
|
Фактор мощности
|
Выше 0.99
|
|
THDI
|
Меньше 5%
|
|
Диапазон напряжения
|
150-270Vac (линейное напряжение)
|
|
Частота
|
40-70 Гц
|
|
Обход
|
150-270Vac (линейный) +/- 15%
|
|
Выпуск
|
точность напряжения
|
± 0,5%
|
|
Динамическая
переходное напряжение
|
Меньше 5% (шаг нагрузки 0~100%)
|
|
THDU
|
THD минус 3% ((линейная нагрузка ),5% ((нелинейная нагрузка)
|
|
Фактор мощности
|
0.9 (задержка)
|
|
Частота
диапазон отслеживания
|
50/60Hz±3Hz
|
|
Точность частоты
|
±0,05% ((режим с батареей), ±3hz ((режим линии)
|
|
Выход
|
смещение фаз
|
120±0,5° ((Объем баланса или дисбаланса)
|
|
Частота
скорость отслеживания
|
Меньше 1 Гц/с
|
|
Возможность перегрузки
|
105% длительное время работы
|
|
125%, перевод на обход через 10 минут.
|
|
Выше 150%, переход на байпас через 1 с
|
|
|
Обход
перегрузка
|
Более 180%, длительное время работы
|
|
Более 180%, длится 1 с
|
|
Время передачи
|
0 мс
|
|
Система
|
|
Эффективность системы
|
В режиме свыше 90%;98% (ECO)
|
|
Дисплей
|
Сенсорный экран LCD+LED
|
|
ЭМК
|
IEC 62040-2
|
|
IEC61000-4-2 (ESD)
|
|
IEC61000-4-3 (RS)
|
|
IEC6100-4-4 (EFT)
|
|
IEC6100-4-5 (Подъем)
|
|
Шум (1 м)
|
Меньше 60 дБ
|
|
Изоляционное сопротивление
|
Выше 2M (500VDC)
|
|
Интенсивность изоляции
|
(вход, выход в PE) 2820Vdc, ток утечки менее 3,5mA, без вспышки в течение 1 минуты
|
|
Защита от перенапряжений
|
Удовлетворяет требованиям класса IEC60664-1, выдерживает перенапряжение 1,2/50us +8/20us выше 6KV/3KA
|
|
Класс IP
|
IP30
|
|
Конфигурация батареи
|
|
Установка ((dc)
|
+192/216/240Vdc, -192/216/240Vdc
|
|
Соединение
|
Подключение нижнего кабеля спереди
|
|
Зарядка
|
1-20A ((Регулируемый)
|
|
Размер
(W×D×H)
|
Долгосрочная модель
|
620×800×1100
|
720×900×1850
|
|
Встроенная батарея.
|
620×800×700
|
720×900×1050
|
|
Масса (кг)
|
Долгосрочная модель
|
40
|
60
|
70
|
120
|
130
|
|
Встроенная батарея.
|
125
|
145
|
180
|
300
|
340
|
Примечание: Любая спецификация может быть изменена без предварительного уведомления;
